KQP型空气炮 您现在的位置:首页 > 产品中心 > KQP型空气炮

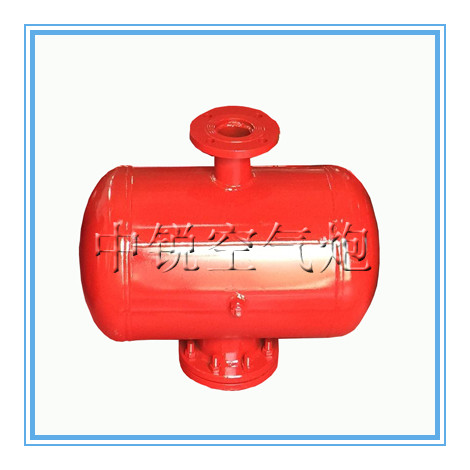

KQP-B型空气炮

产品类别:KQP型空气炮 产品型号:KQP-B 上架时间:2018-01-12 浏览次数: 点击咨询
产品详情
KQP-B型空气炮 产品类别:空气炮 产品型号:KQP-B 上架时间:2018-01-12 浏览次数:1214


  【空气炮的用途】

  空气炮(又叫空气助流器或清堵器)是防止和消除各种类型的料仓、料斗、管道分叉处及矿山溜井、溜坡物料起拱堵塞现场专用装置。对钢铁、混凝土和木塑制成的仓斗均可使用,它广泛用于煤炭、冶金、化工、火电、水泥等行业。

  对拥有料仓、料斗、管道和矿山溜井的厂矿企业,它代替了人工捅捣、压风喷吹、炸药爆破、机械振动、滑板等一些陈旧的不安全且耗资大的破拱助流的办法,不仅降低了劳动强度确保了安全生产,而且给企业带来了可观的经济效益。

  该产品爆破冲击能量大,无公害,无污染,是目前更先进、更经济、更理想、更环保、更安全的破拱助流设备。

  空气炮是以突然喷出的压缩气体的强烈气流,以超过一马赫(音速)的速度直接冲入贮存散体物料的闭塞故障区,这种突然释放的膨胀冲击波,克服了物料静磨擦,使容器内的物料又一次恢复流动,它是利用空气动力原理,工作介质为空气,由一差压装置和可实现自动控制的快速排气阀、瞬间将空气压力能转变成空气射流动力能,可以产生强大的冲击力,是一种清洁、无污染、低耗能的理想清堵吹灰设备。

  空气炮具有结构简单、使用安全方便,冲击力大、安全、节能、自动控制、操作简单、不损伤仓斗等基本特点,是目前比较理想的破拱助流装置。

  该产品分为A、B、C三个系列,多种型号,产品经过多次技术改造,可在1300度高温下正常工作。它具有噪音低,能量大,操作简单,不损伤仓斗管道基体等特点,是目前比较理想的破拱助流装置!

  【空气炮特点】

  一、新型表面处理空气炮

  本公司生产的空气炮采用全新镀锌工艺:整机空气炮在进行新型镀锌处理后可以有效防止炮体生锈并且能延长寿命,同时由于选择了合理镀锌工艺参数,本公司的新型镀锌空气炮可以有效防止储运过程中产品表面的碰撞和划伤。

  二、新型蓖冷机空气炮

  本公司本着用户至上的原则针对水泥预热器、热电厂、钢铁厂内的烧结炉等高温环境特殊场所开发新型的耐高温活塞 - 气缸系统:将气缸改为高性能不锈钢材料制作,活塞也经过重新选材和相应热处理可以使空气炮在1000度的高温下正常工作。

  三、新型双喷嘴空气炮

  本公司凭借多年现场使用经验并深入各类复杂料仓使用情况结合本公司技术实力开发出新型双喷嘴空气炮。单台空气炮的炮体左右封头处各设计一个喷嘴,并且实行并行控制即可以单独控制一个喷嘴喷放,也可以控制两个喷嘴同时喷放,使用比较复杂环境的料仓清堵工艺中,既能降低成本同时清堵效果显著。

  四、新型分体式空气炮

  为了更好的为煤矿井下清堵服务,本公司组织专业人员深入矿井下结合实际生产需要开发出新式分体式空气炮,有效解决了矿井井下空间受限的问题。新型分体式空气炮可以一机多用,喷嘴分散安装,可以伸进各类仓内。同时炮体可以安装在观察口处或其它适宜的地方,解决了仓壁无安装位置的问题,极大方便了矿井井下的工作。

  五、新型模碗空气炮

  在有大量粉料料仓的地方,其物料反尘量大,容易通过炮管进行空气炮气缸内,影响活塞在气缸内的运动,产生反卡现象。为了解决这一问题本公司在原有的空气炮基础上开发出模碗空气炮,可以有效地解决粉碎性物料及灰尘的影响。该类型和模片型原理相似,且耐低温抗潮湿性能好。

  六、新型不锈钢空气炮

  空气炮采用全新生产工艺,材料全部采用高性能不锈钢材料制作,能显著提高空气炮的各项性能指标。主要针对大型面粉厂、制药厂、饲料厂、食品加工厂等适用的专用设备。

  【空气炮各部件的作用】

  1、炮体:贮存空气用。本产品按GB150-98《钢制压力容器》进行设计制造、试验和验收,并接受劳动部颁发《压力容器安全技术监察规程》监督。炮体采用Q235-B钢板制造,焊接以埋弧自动焊为主,钢板焊接采用二氧化碳保护焊。焊接经X光射线探伤及力学性能试验,并经过水压强度试验及放炮性能试验合格。确保安全使用。

  2、支腿或吊环:固定空气炮用。

  3、放水机:日久天长炮体内可能积存水分及油污。拧下丝堵可将其污物排出。

  4、安全阀:是弹簧式安全阀,启开压力为0.4-0.8Mpa(用户可自调)。如气源泉有可靠的安全气阀,则炮体上的安全阀可取消。

  5、活塞:采用尼龙66制造,并有活塞环将其密封,活塞顶部加有多线层橡胶板,活塞后部加由弹簧,活塞运动复位,缓冲弹簧,以防止物料进入活塞及炮体内。

  6、电磁阀:它是空气炮动作的主要元件,可根据用户进行配制。附:气控阀、防爆电磁阀,均系矿井下采用,两者产生效果一样。

  7、气缸:采用合金材料,工艺采用先进的镀膜技术生产制造。

  8、活塞橡胶座:活塞后部加橡胶座,以保证弹簧压缩时不超限,保证弹簧的弹性能量。

  9、橡胶石棉密封垫:起到压紧密封作用。

  10、密封面:将炮体内的排气管端面用专门工艺装备进行研磨,具有良好的密封性能,贮气时杜绝泄露,节约能源,并保证炮体内空气压力,实现放炮时冲击效果。

  B型空气炮技术参数



型号
容积
A
B
φD
F
φG排气直径
底座丝
吊环孔
F1
E1
E2
K进 气孔
C安全阀座
工作温度
工作 压力
冲击力
爆炸能量
重量
L
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
Mpa
N
J
kg
KQP-B-80
80
710
600
410
200
76

16



G1/2
ZG3/8
-40- 120
0.4-0.8
1580-5100
72000
45
KQP-B-100
100
710
750
410
300
76

16



G1/2
ZG3/8
-40- 120
0.4-0.8
3000-8000
81600
50
KQP-B-150
150
810
850
510
300
89
400×310
16



G1/2
ZG3/8
-40- 120
0.4-0.8
4500-10000
123600
70
KQP-B-170
170
910
900
510
300
89
400×310
16
865
644
254
G1/2
ZG3/8
-40- 120
0.4-0.8
5500-12500
129000
81
KQP-B-220
220
810
1012
510
300
108
500×310
16
940
685
262
G1/2
ZG3/8
-40- 120
0.4-0.8
6000-13000
220800
95
KQP-B-300
300
910
1372
610
300
108
500×310
16
1085
710
270
G1/2
ZG3/8
-40- 120
0.4-0.8
6350-14500
251160
125
